Bút thử điện là gì và vì sao hầu như gia đình nào cũng nên có ít nhất một chiếc. Với thiết kế nhỏ gọn và cách dùng đơn giản, thiết bị này giúp giảm rủi ro khi sửa chữa điện dân dụng. Nội dung dưới đây sẽ giúp bạn hiểu đúng và dùng đúng thiết bị này, hãy cũng theo dõi nhé!

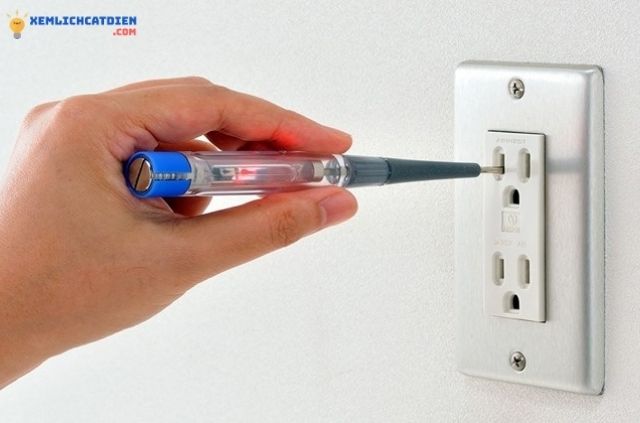

Bút thử điện là gì?

Bút thử điện là một dụng cụ kiểm tra điện cầm tay, được sử dụng để xác định nhanh sự tồn tại của điện áp trong dây dẫn, ổ cắm, phích cắm hoặc thiết bị điện trước khi tiến hành sửa chữa, lắp đặt. Nhờ thao tác đơn giản và khả năng phản hồi tức thì (qua đèn báo hoặc âm thanh), bút thử điện giúp người dùng giảm thiểu rủi ro điện giật và đảm bảo an toàn trong quá trình làm việc với hệ thống điện dân dụng cũng như công nghiệp quy mô nhỏ.

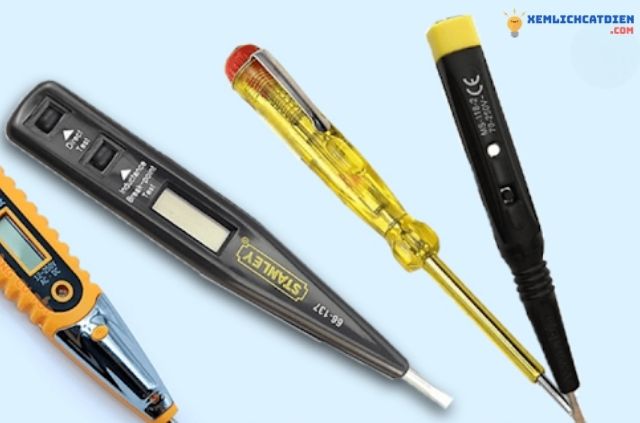

Phân loại

Dựa trên nguyên lý hoạt động, bút thử điện hiện nay được chia thành hai nhóm chính:

• Bút thử điện tiếp xúc với nguồn điện: Đây là loại truyền thống, hoạt động dựa trên hiệu ứng điện dung ký sinh của cơ thể người. Khi đầu bút chạm vào điểm cần kiểm tra và tay người dùng tiếp xúc với phần kim loại phía sau bút, dòng điện rất nhỏ sẽ kích hoạt đèn báo bên trong. Loại này có cấu tạo đơn giản, giá thành thấp và được sử dụng phổ biến trong các hộ gia đình.
• Bút thử điện cảm ứng không tiếp xúc: Loại bút này hoạt động dựa trên hiện tượng cảm ứng điện từ của dòng điện xoay chiều. Người dùng chỉ cần đưa bút lại gần dây dẫn hoặc thiết bị, không cần chạm trực tiếp. Khi phát hiện từ trường do dòng điện tạo ra, bút sẽ phát tín hiệu bằng đèn LED hoặc âm thanh. Ưu điểm lớn nhất của loại này là độ an toàn cao, phù hợp cho cả người không chuyên.

Chức năng

Bút thử điện không chỉ dùng để “thử có điện hay không” mà còn đảm nhiệm nhiều chức năng quan trọng, dưới đây là những chức năng chính của công cụ điện này:

– Phát hiện điện áp:

• Xác định nhanh dây dẫn, ổ cắm hoặc thiết bị có đang mang điện hay không, từ đó hạn chế tai nạn điện giật.
• Một số bút thử điện hiện đại có khả năng kiểm tra điện áp AC và DC trong dải điện áp rộng, đáp ứng nhiều nhu cầu sử dụng khác nhau.

– Xác định cực tính:

• Giúp phân biệt dây nóng và dây nguội trong hệ thống điện xoay chiều, hỗ trợ đấu nối chính xác và an toàn.
• Trong mạch điện một chiều, bút thử điện có thể hỗ trợ nhận biết cực dương và cực âm, đặc biệt hữu ích khi làm việc với thiết bị điện tử.

– Kiểm tra tính liên tục của mạch điện: Phát hiện nhanh các điểm đứt mạch hoặc tiếp xúc kém, hỗ trợ công tác bảo trì, sửa chữa hệ thống điện.

– Kiểm tra thiết bị điện gia dụng: Đánh giá mức độ an toàn của ổ cắm, công tắc, dây dẫn và các thiết bị điện trong gia đình, giúp phát hiện sớm nguy cơ rò điện hoặc hư hỏng.

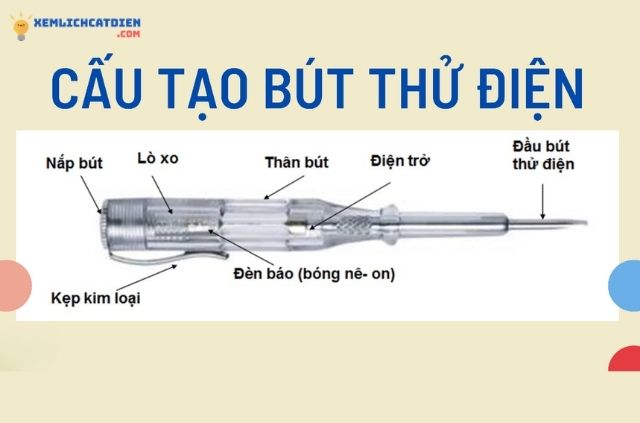

Cấu tạo bút thử điện gồm những phần nào?

Về mặt cấu trúc, bút thử điện có thiết kế đơn giản nhưng được tính toán kỹ lưỡng để đảm bảo vừa kiểm tra được điện áp, vừa an toàn cho người sử dụng. Các bộ phận chính của bút thử điện bao gồm:

• Đầu bút (đầu dò kim loại): Là phần tiếp xúc trực tiếp với dây dẫn, ổ cắm hoặc điểm cần kiểm tra điện. Bộ phận này dẫn điện và truyền tín hiệu vào mạch bên trong bút.
• Điện trở hạn dòng: Được nối trực tiếp sau đầu dò, có nhiệm vụ giới hạn cường độ dòng điện đi qua bút ở mức cực nhỏ, đảm bảo không gây nguy hiểm cho người dùng.
• Bóng đèn neon (hoặc đèn LED ở một số mẫu): Là bộ phận hiển thị trạng thái có điện. Khi có dòng điện chạy qua đạt ngưỡng kích hoạt, bóng đèn sẽ phát sáng để báo hiệu.
• Lò xo hoặc dây dẫn điện bên trong: Đảm bảo sự liên tục của mạch điện từ đầu bút đến phần đuôi bút.
• Đuôi bút (đầu kim loại tiếp xúc tay người): Khi sử dụng, người dùng đặt tay vào vị trí này để hoàn thiện mạch điện.

Toàn bộ phần mạch được bao bọc bởi vỏ nhựa cách điện chuyên dụng, có khả năng chịu điện áp và cách điện tốt, giúp bảo vệ người dùng trong quá trình thao tác. Ngoài ra, bút thử điện thường được trang bị kẹp gài để dễ mang theo, cùng nắp kim loại có thể tháo lắp khi cần kiểm tra hoặc xử lý sự cố bên trong.

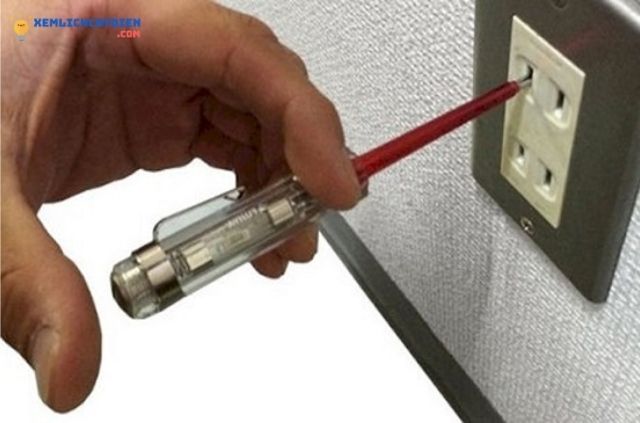

Nguyên lý hoạt động của bút thử điện

Bút thử điện truyền thống hoạt động dựa trên hiệu ứng điện dung ký sinh của cơ thể người. Hiểu một cách đơn giản, cơ thể người đóng vai trò như một phần tử dẫn điện có điện trở rất lớn, cho phép một dòng điện cực nhỏ đi qua mà không gây nguy hiểm. Nguyên lý hoạt động diễn ra như sau:

– Khi đầu bút chạm vào dây dẫn hoặc ổ cắm đang có điện áp xoay chiều (AC), dòng điện sẽ đi theo đường: Nguồn điện → điện trở hạn dòng → bóng đèn → cơ thể người (qua tay chạm đuôi bút) → đất.

– Do có điện trở hạn dòng và điện trở lớn của cơ thể người, cường độ dòng điện chỉ ở mức vi dòng (microampere). Dòng điệ n này đủ để làm bóng đèn neon phát sáng, nhưng không đủ lớn để gây điện giật, từ đó báo hiệu vị trí đang có điện.

LƯU Ý: Nguyên lý trên phụ thuộc vào dòng điện rất nhỏ và hiện tượng cảm ứng điện dung, bút thử điện không phù hợp để kiểm tra dòng điện một chiều (DC) hoặc các nguồn điện có điện áp quá thấp. Do đó, thiết bị này chủ yếu được sử dụng trong hệ thống điện dân dụng xoay chiều 220V, nơi yêu cầu kiểm tra nhanh và đảm bảo an toàn trước khi thao tác.

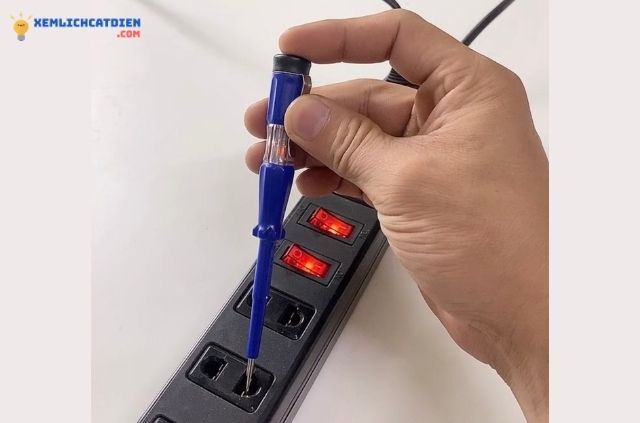

Cách sử dụng bút thử điện an toàn

Để bút thử điện phát huy đúng công dụng và đảm bảo an toàn cho người sử dụng, cần thao tác đúng cách và hiểu rõ giới hạn của thiết bị. Dưới đây là các tình huống sử dụng phổ biến cùng những lưu ý quan trọng.

Dùng bút thử điện kiểm tra đường dây điện xoay chiều

Khi kiểm tra ổ cắm hoặc dây dẫn điện xoay chiều, người dùng đặt đầu bút thử điện vào từng chấu cắm hoặc tiếp xúc trực tiếp với dây dẫn cần kiểm tra, đồng thời tay chạm vào phần kim loại ở đuôi bút.

• Nếu bút phát sáng, vị trí đó là dây pha (dây nóng) đang mang điện.
• Nếu bút không phát sáng, đó là dây trung tính (dây nguội), về nguyên tắc không có điện áp so với đất.

LƯU Ý: Trong trường hợp bút thử điện đều phát sáng khi thử cả dây pha và dây trung tính, hệ thống điện có thể đang gặp sự cố như đảo dây, rò điện hoặc mất cân bằng. Khi đó, không nên tiếp tục sử dụng nguồn điện mà cần kiểm tra và xử lý ngay để tránh nguy cơ mất an toàn.

Dùng bút thử điện để phân biệt điện xoay chiều với một chiều

Bút thử điện cũng có thể hỗ trợ phân biệt nguồn điện xoay chiều (AC) và một chiều (DC) dựa trên đặc tính làm việc của bóng đèn neon bên trong:

• Với nguồn điện xoay chiều (AC): Hai cực của bóng đèn neon luân phiên đóng vai trò cực dương và cực âm theo chu kỳ, vì vậy bóng đèn có thể phát sáng ở cả hai chiều tiếp xúc.
• Với nguồn điện một chiều (DC): Chỉ khi đầu bút nối với cực âm (-) của nguồn thì bóng đèn neon mới phát sáng; nếu nối với cực dương (+) thì đèn sẽ không sáng.

Dựa vào hiện tượng này, người dùng có thể nhận biết tương đối loại nguồn điện đang kiểm tra.

Dùng bút thử điện để phân biệt điện cực của nguồn một chiều

Trong mạch điện DC, bút thử điện có thể hỗ trợ xác định cực tính ở mức cơ bản:

• Khi tiếp xúc bút thử điện lần lượt với hai cực của nguồn DC, cực làm bóng đèn neon phát sáng là cực âm (-).
• Cực còn lại, không làm đèn sáng, là cực dương (+).

Tuy nhiên, chức năng này chỉ mang tính tham khảo và không thay thế các thiết bị đo chuyên dụng như đồng hồ vạn năng khi cần độ chính xác cao.

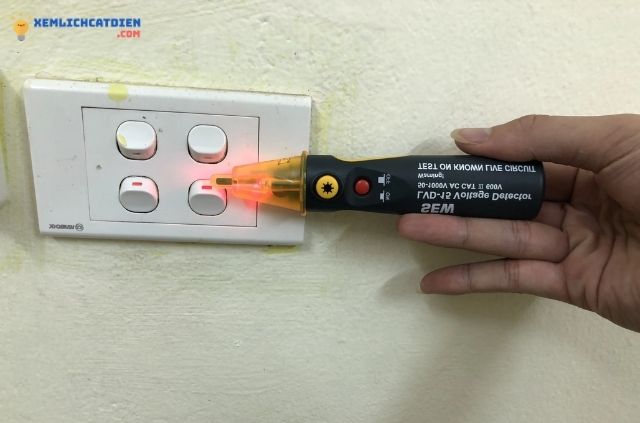

Lưu ý khi sử dụng bút thử điện

Mặc dù bút thử điện là dụng cụ đơn giản và quen thuộc, việc sử dụng không đúng cách hoặc hiểu sai bản chất hoạt động có thể dẫn đến kết quả kiểm tra sai lệch và nguy cơ mất an toàn. Dưới đây là những lưu ý quan trọng cần nắm rõ khi sử dụng bút thử điện trong thực tế.

• Không xem bút thử điện là thiết bị đo điện áp chính xác: Bút thử điện chỉ cho biết có điện hay không, không đo được trị số điện áp và không phù hợp để kiểm tra điện một chiều (DC). Khi cần độ chính xác, phải dùng đồng hồ đo chuyên dụng.
• Hiểu rõ nguyên lý điện dung ký sinh để tránh nhầm lẫn: Nếu đứng trên bề mặt cách điện hoàn toàn, đi giày cách điện dày hoặc không chạm đúng vào đuôi bút, bút có thể không sáng dù vẫn có điện.
• Không sử dụng bút bị hư hỏng hoặc ẩm ướt: Bút bị nứt vỏ, nước lọt vào bên trong, bóng đèn hoặc điện trở chạm có thể gây tê, giật nhẹ, tiềm ẩn nguy cơ mất an toàn.
• Không dùng cho hệ thống điện phức tạp hoặc công suất lớn: Bút thử điện chỉ phù hợp cho điện dân dụng AC 220V, không nên dùng trong tủ điện công nghiệp hoặc các hệ thống yêu cầu độ an toàn cao.
• Luôn thử bút trước khi sử dụng: Nên kiểm tra bút tại nguồn điện chắc chắn đang hoạt động để đảm bảo bút còn tốt, tránh đánh giá sai trạng thái điện.

Câu hỏi thường gặp khi dùng bút thử điện

Có thể dùng bút thử điện trong môi trường ẩm ướt không?

Không, tuyệt đối không nên dùng bút thử điện trong môi trường ẩm ướt hoặc khi tay ướt vì độ ẩm làm giảm khả năng cách điện, tăng nguy cơ bị điện giật và cho kết quả đo không chính xác (dẫn đến sáng giả hoặc sai lệch). Luôn đảm bảo tay khô, đi dép cách điện và môi trường làm việc khô ráo để đảm bảo an toàn.

Bút thử điện giá rẻ có dùng được không?

Có thể dùng cho nhu cầu kiểm tra cơ bản, nhưng độ bền và độ ổn định thường không cao. Với người thường xuyên làm việc với điện, nên chọn bút thử điện chất lượng tốt, rõ nguồn gốc.

Bao lâu nên thay bút thử điện một lần?

Không có mốc cố định. Khi bút có dấu hiệu sáng yếu, chập chờn, nứt vỏ, hoặc cho kết quả không ổn định, nên thay mới để đảm bảo an toàn khi sử dụng.

Trên đây là bài viết giải thích bút thử điện là gì cũng như cách sử dụng và những lưu ý để hạn chế tối đa rủi ro khi kiểm tra điện. Hiểu đúng công cụ sẽ giúp bạn tự tin hơn khi xử lý các sự cố nhỏ trong gia đình. Liệu bạn đã sử dụng bút thử điện đúng cách trước đây chưa? Hãy để lại bình luận chia sẻ cùng mọi người nhé!
