Cầu dao điện là gì và vì sao thiết bị này luôn xuất hiện trong hầu hết hệ thống điện dân dụng? Không chỉ đóng vai trò bật tắt nguồn điện, cầu dao còn giúp đảm bảo an toàn và hạn chế rủi ro khi xảy ra sự cố. Bài viết sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động cũng như những tiêu chí khi lựa chọn để sử dụng.
Cầu dao điện là gì? Các chức năng chính
Cầu dao điện là thiết bị điện dùng để đóng – cắt mạch điện thủ công, cho phép người sử dụng chủ động ngắt hoặc cấp điện cho một khu vực hay thiết bị nhất định. Cầu dao điện thường được lắp tại đầu nguồn hoặc các nhánh điện quan trọng trong hệ thống điện dân dụng và công nghiệp.
Xét về công dụng của cầu dao điện, thiết bị này giúp đảm bảo an toàn khi sửa chữa, bảo trì, hạn chế rủi ro điện giật và sự cố chập cháy. Khi cần kiểm tra hệ thống điện, người vận hành chỉ cần gạt cầu dao để ngắt nguồn điện hoàn toàn.
Trong cầu dao điện trong hệ thống điện, thiết bị này đóng vai trò kiểm soát dòng điện đơn giản, dễ sử dụng và có độ bền cao. Tuy không có chức năng tự ngắt khi quá tải như aptomat, cầu dao điện vẫn được dùng rộng rãi nhờ cấu tạo đơn giản, giá thành thấp và khả năng chịu dòng lớn ổn định.

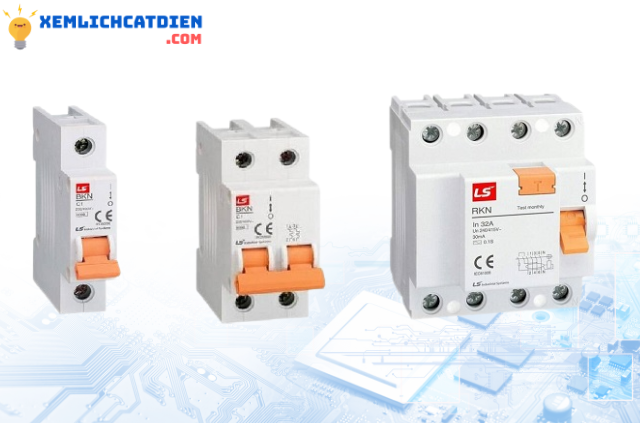

Cầu dao xuất hiện trong hầu hết hệ thống điện dân dụng
Thành phần cấu tạo của cầu dao điện
Cấu tạo cầu dao điện gồm nhiều bộ phận cơ bản, được thiết kế để phối hợp với nhau nhằm thực hiện chức năng đóng – cắt mạch điện một cách an toàn và chủ động. Dù hình thức có thể khác nhau tùy từng loại, nhưng về nguyên lý, các thành phần chính của cầu dao điện vẫn giữ vai trò tương đối giống nhau trong hệ thống điện.
- Tiếp điểm động và tiếp điểm tĩnh: Đây là bộ phận trực tiếp tham gia dẫn điện. Khi cầu dao ở trạng thái đóng, tiếp điểm động tiếp xúc với tiếp điểm tĩnh, tạo mạch kín cho dòng điện đi qua. Khi mở cầu dao, hai tiếp điểm tách rời, dòng điện bị ngắt hoàn toàn, giúp cách ly nguồn điện khỏi tải sử dụng.
- Tay gạt hoặc cần thao tác: Là bộ phận để người dùng điều khiển cầu dao điện bằng thao tác thủ công. Tay gạt được thiết kế đủ dài và cách điện tốt để giảm nguy cơ tiếp xúc trực tiếp với dòng điện khi vận hành.
- Vỏ cách điện: Thường được làm từ nhựa kỹ thuật hoặc sứ, có khả năng chịu nhiệt, chịu lực và cách điện cao. Vỏ giúp bảo vệ các bộ phận dẫn điện bên trong và đảm bảo an toàn cho người sử dụng.
- Đế lắp đặt: Có nhiệm vụ cố định cầu dao điện lên bảng điện, tủ điện hoặc tường, giúp thiết bị vận hành ổn định và hạn chế rung lắc.

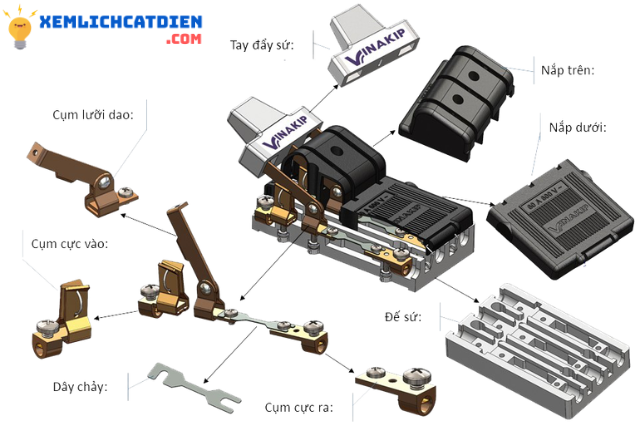

Cầu dao gồm nhiều bộ phận cơ bản kết hợp với nhau
Nhờ cấu tạo đơn giản nhưng chắc chắn, cầu dao điện có độ bền cao, dễ lắp đặt và phù hợp với nhiều điều kiện môi trường sử dụng khác nhau.
Nguyên lý hoạt động của cầu dao điện
Cầu dao điện hoạt động dựa trên cơ chế đóng – mở tiếp điểm cơ học nhằm kiểm soát việc cấp hoặc ngắt dòng điện trong mạch. Khi người dùng gạt tay cầu dao sang vị trí “ON”, tiếp điểm động sẽ ép chặt vào tiếp điểm tĩnh, tạo thành mạch điện kín. Lúc này, dòng điện được phép đi qua cầu dao và cung cấp năng lượng cho các thiết bị trong hệ thống điện.
Khi gạt tay cầu dao sang vị trí “OFF”, tiếp điểm động tách rời khỏi tiếp điểm tĩnh, mạch điện trở thành mạch hở và dòng điện bị ngắt hoàn toàn. Quá trình đóng – cắt này diễn ra tức thời, hoàn toàn dựa vào thao tác thủ công của người sử dụng, không phụ thuộc vào mạch điều khiển hay cảm biến điện tử.
Do nguyên lý hoạt động đơn giản, cầu dao điện không có khả năng tự phát hiện quá tải hoặc ngắn mạch. Vì vậy, công dụng chính của cầu dao điện là cách ly nguồn điện khi cần sửa chữa, bảo trì hoặc ngắt điện khẩn cấp. Trong thực tế, cầu dao điện trong hệ thống điện thường được lắp kết hợp với cầu chì hoặc aptomat để đảm bảo an toàn và tăng khả năng bảo vệ cho toàn bộ mạch điện.

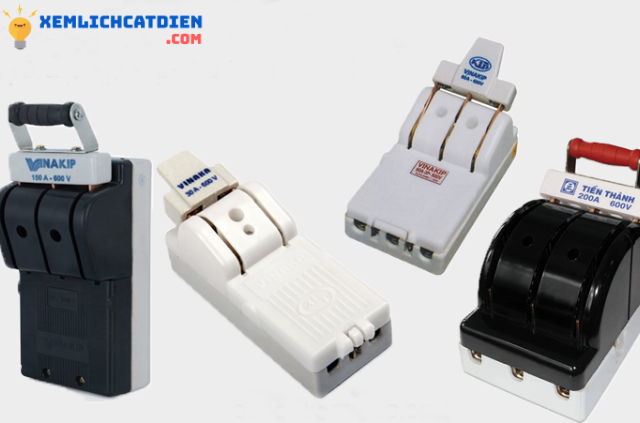

Cầu dao hoạt động được nhờ thao tác thủ công của người dùng
Phân loại các loại cầu dao điện phổ biến
Các loại cầu dao điện hiện nay được phân loại dựa trên số pha, cấu tạo và điều kiện sử dụng, nhằm đáp ứng nhu cầu đa dạng của từng hệ thống điện.
- Cầu dao 1 pha: Thường dùng trong hệ thống điện dân dụng như nhà ở, cửa hàng nhỏ. Loại này phù hợp với thiết bị có công suất thấp đến trung bình, giúp đóng – cắt nguồn điện thủ công khi cần sửa chữa hoặc bảo trì.
- Cầu dao 3 pha: Được sử dụng trong hệ thống điện công nghiệp và sản xuất. Cầu dao 3 pha có khả năng đóng – cắt đồng thời nhiều pha điện, phù hợp cho máy móc, động cơ và thiết bị công suất lớn.
- Cầu dao có cầu chì: Là dạng kết hợp giữa cầu dao điện và cầu chì. Ngoài chức năng ngắt mạch thủ công, loại này còn có khả năng bảo vệ khi xảy ra quá tải hoặc ngắn mạch ở mức cơ bản.
- Cầu dao kín và cầu dao hở: Cầu dao kín có vỏ bảo vệ, phù hợp lắp đặt ngoài trời hoặc môi trường ẩm bụi. Cầu dao hở thường lắp trong nhà, bảng điện khô ráo.
Việc phân loại và lựa chọn đúng cầu dao điện giúp tăng độ an toàn, đảm bảo hệ thống điện vận hành ổn định và phù hợp với từng điều kiện sử dụng.

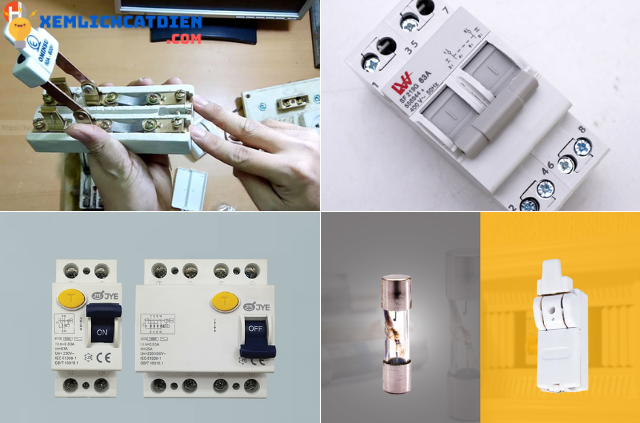

Cầu dao được phân thành nhiều loại, đáp ứng mọi loại hệ thống điện
Ứng dụng của cầu dao điện trong thực tế
Cầu dao điện là thiết bị đóng – cắt thủ công quen thuộc, được sử dụng phổ biến trong nhiều hệ thống điện nhờ cấu tạo đơn giản, dễ thao tác và độ tin cậy cao. Trong thực tế, cầu dao điện thường đóng vai trò cách ly nguồn điện để đảm bảo an toàn khi vận hành và bảo trì.
- Trong hệ thống điện dân dụng: Cầu dao điện thường được lắp ở đầu nguồn hoặc trên bảng điện chính để ngắt toàn bộ điện trong nhà khi sửa chữa, lắp đặt thiết bị hoặc xử lý sự cố.
- Trong công trình thương mại: Cầu dao được sử dụng để kiểm soát nguồn điện cho từng khu vực, giúp thuận tiện trong việc bảo trì hệ thống chiếu sáng, điều hòa hoặc thiết bị điện.
- Trong hệ thống điện công nghiệp: Cầu dao điện dùng để cách ly máy móc, động cơ và dây chuyền sản xuất trước khi bảo dưỡng, đảm bảo an toàn cho kỹ thuật viên.
- Trong tủ điện và trạm điện phụ: Cầu dao giúp đóng – cắt nguồn điện thủ công, hỗ trợ kiểm tra, sửa chữa và phân phối điện ổn định.
Nhìn chung, dù không có chức năng tự ngắt như aptomat, cầu dao điện vẫn giữ vai trò quan trọng trong việc kiểm soát và cách ly nguồn điện an toàn trong nhiều hệ thống hiện nay.
Những tiêu chí quan trọng khi lựa chọn cầu dao điện
Việc lựa chọn đúng cầu dao điện giúp hệ thống điện vận hành ổn định và đảm bảo an toàn trong quá trình sử dụng. Khi chọn mua, người dùng cần cân nhắc đồng thời các tiêu chí kỹ thuật và điều kiện lắp đặt thực tế:
- Dòng điện định mức: Cầu dao phải có dòng định mức lớn hơn hoặc bằng dòng tải thực tế để tránh quá nhiệt, cháy tiếp điểm khi vận hành lâu dài.
- Số pha phù hợp: Tùy hệ thống điện dân dụng hay công nghiệp mà lựa chọn cầu dao 1 pha hoặc 3 pha, tránh lắp sai gây mất cân bằng hoặc khó sử dụng.
- Chất liệu và khả năng cách điện: Ưu tiên cầu dao có vỏ cách điện tốt, chịu nhiệt và chịu va đập, giúp giảm rủi ro rò điện.
- Môi trường lắp đặt: Với khu vực ngoài trời hoặc ẩm ướt, nên chọn cầu dao kín, có khả năng chống bụi và nước.
- Nguồn gốc và tiêu chuẩn an toàn: Ưu tiên sản phẩm từ thương hiệu uy tín, đạt tiêu chuẩn kỹ thuật rõ ràng để đảm bảo độ bền và an toàn lâu dài.

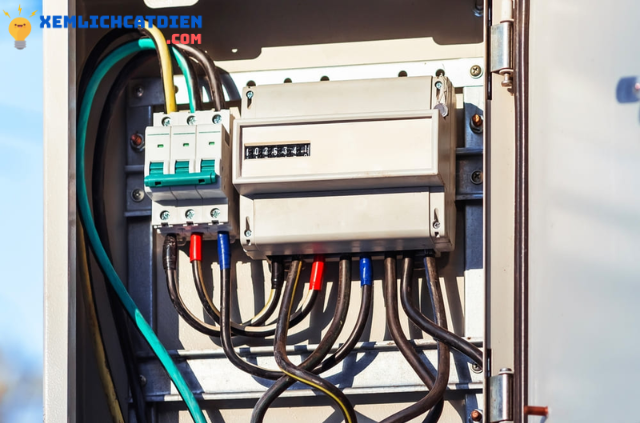

Việc chọn đúng loại cầu dao điện sẽ giúp hệ thống vận hành trơn tru và an toàn
Câu hỏi thường gặp
Cầu dao điện có thay thế hoàn toàn được aptomat không?
Không. Cầu dao điện chỉ thực hiện chức năng đóng – cắt mạch điện bằng tay, giúp cách ly nguồn điện khi cần thiết. Trong khi đó, aptomat có khả năng tự động ngắt khi xảy ra quá tải hoặc ngắn mạch. Vì vậy, trong thực tế hai thiết bị này thường được lắp kết hợp để vừa chủ động thao tác, vừa đảm bảo bảo vệ an toàn cho hệ thống điện.
Có nên lắp cầu dao điện ngoài trời hay không?
Có thể lắp ngoài trời nếu lựa chọn đúng loại cầu dao điện chuyên dụng. Cầu dao dùng ngoài trời cần có vỏ kín, khả năng chống nước, chống bụi và chịu được tác động của thời tiết. Ngoài ra, vị trí lắp đặt nên cao ráo, tránh mưa hắt trực tiếp để tăng độ bền và an toàn.
Vì sao cầu dao điện vẫn được sử dụng dù không có chức năng tự ngắt khi quá tải?
Bởi cầu dao điện có cấu tạo đơn giản, độ bền cao, ít hỏng hóc và thao tác rất dễ dàng. Trong nhiều trường hợp, mục đích chính chỉ là ngắt hoàn toàn nguồn điện khi sửa chữa hoặc bảo trì, nên cầu dao vẫn đáp ứng tốt yêu cầu sử dụng.
Cầu dao điện có phù hợp cho hệ thống điện công nghiệp hay chỉ dùng trong dân dụng?
Cầu dao điện phù hợp cho cả hai. Trong công nghiệp, cầu dao thường dùng để cách ly máy móc, thiết bị công suất lớn trước khi bảo trì, đảm bảo an toàn cho người vận hành.
Hy vọng bài viết đã giúp bạn giải đáp đầy đủ thắc mắc cầu dao điện là gì và cách thiết bị này hoạt động trong thực tế. Hiểu đúng nguyên lý sẽ giúp bạn chủ động hơn khi lắp đặt hoặc xử lý các tình huống liên quan đến điện. Đừng quên chia sẻ bài viết và theo dõi Xem Lịch Cắt Điện để đọc được thêm nhiều bài viết hữu ích khác nhé!
