Đối với những người thường xuyên tiếp xúc với các thiết bị điện thì chắc hẳn không ít lần nghe tới hai từ “tụ điện”. Tuy nhiên không phải ai cũng biết tụ điện là gì và vai trò của nó trong mạch điện. Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết về linh kiện này!
Tụ điện là gì?
Tụ điện (Capacitor, ký hiệu C) là một linh kiện điện tử thụ động, có chức năng tích trữ và phóng điện năng trong mạch điện. Về cấu tạo cơ bản, tụ điện gồm hai bản dẫn điện đặt song song và được ngăn cách bởi một lớp điện môi. Khi có điện áp đặt vào, năng lượng điện được lưu trữ dưới dạng điện trường giữa hai bản cực.
Điện dung của tụ điện cho biết khả năng tích trữ năng lượng và được đo bằng đơn vị Farad (F), trong thực tế thường sử dụng các đơn vị nhỏ hơn như microfarad (µF), nanofarad (nF) hoặc picofarad (pF). Nhờ đặc tính tích trữ và giải phóng điện nhanh, tụ điện giúp ổn định điện áp, giảm nhiễu và hỗ trợ dòng điện trong nhiều mạch điện khác nhau. Hiện nay, tụ điện được ứng dụng rộng rãi trong thiết bị điện dân dụng, mạch điện tử, hệ thống công nghiệp và các thiết bị điều khiển tự động.
Tụ điện là một linh kiện được ứng dụng rộng rãi
Cấu tạo của tụ điện là gì?
Cấu tạo của tụ điện gồm hai thành phần chính phối hợp với nhau để tạo khả năng tích trữ điện năng:
- Hai bản cực dẫn điện: Thường được làm bằng lá nhôm, bạc hoặc các tấm kim loại dẫn điện tốt, đặt song song với nhau.
- Điện môi: Là các chất không dẫn điện như thủy tinh, gốm, mica, giấy, hoặc màng nhựa. Lớp điện môi này đóng vai trò quan trọng trong việc tăng khả năng tích trữ năng lượng bằng cách ngăn cản các điện tích chạy trực tiếp qua nhau.
Sự kết hợp này tạo nên khả năng ngăn dòng điện một chiều nhưng cho phép dòng điện xoay chiều đi qua nhờ cơ chế nạp xả. Khi có điện áp đặt vào, các điện tích trái dấu sẽ tích tụ trên bề mặt hai bản cực, tạo ra một điện trường bên trong lớp điện môi. Khả năng tích trữ này phụ thuộc vào diện tích bản cực, khoảng cách giữa chúng và tính chất của vật liệu cách điện. Trong thực tế, để tối ưu diện tích, người ta thường cuộn các lớp này lại thành hình trụ hoặc xếp chồng nhiều lớp lên nhau, giúp linh kiện nhỏ gọn mà vẫn đạt hiệu suất cao.

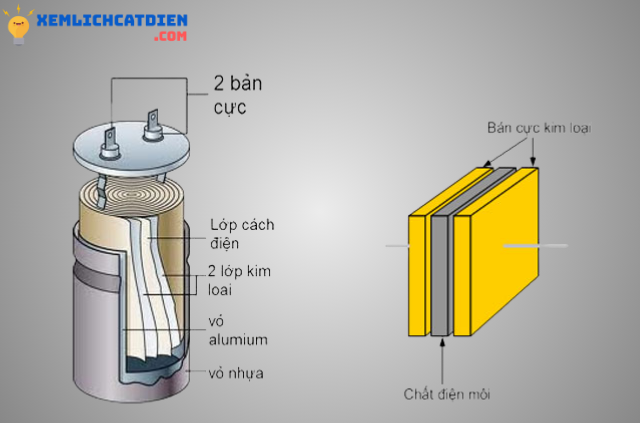

Tụ điện được cấu tạo từ hai bộ phận chính
Nguyên lý hoạt động của tụ điện
Tụ điện hoạt động dựa trên quá trình nạp và phóng điện, cho phép nó lưu trữ và giải phóng năng lượng điện trong mạch. Về cấu tạo, tụ điện gồm hai bản cực dẫn điện đặt song song, ngăn cách bởi một lớp điện môi (như không khí, giấy, gốm hoặc dung môi đặc biệt).
Nguyên lý hoạt động cụ thể như sau:
- Khi nối tụ điện với nguồn điện, các electron sẽ di chuyển và tích tụ trên một bản cực, trong khi bản cực còn lại thiếu electron và mang điện tích trái dấu.
- Điện trường hình thành trong lớp điện môi, đây chính là nơi năng lượng điện được tích trữ dưới dạng năng lượng điện trường.
- Khi ngắt nguồn hoặc nối tụ với tải, tụ điện sẽ phóng điện, giải phóng năng lượng đã tích trữ để cấp điện cho mạch trong một khoảng thời gian ngắn.
- Trong mạch điện, tụ điện có khả năng chặn dòng điện một chiều (DC) do sau khi nạp đầy, dòng electron không tiếp tục di chuyển. Tuy nhiên, với dòng điện xoay chiều (AC), tụ vẫn cho phép dòng đi qua nhờ quá trình nạp – xả liên tục theo chu kỳ.
Nhờ nguyên lý này, tụ điện trở thành linh kiện không thể thiếu trong các mạch lọc, mạch nguồn và mạch xử lý tín hiệu.Trong các thiết bị điện tử, khi dòng điện đầu vào chập chờn, tụ điện sẽ phóng điện để bù đắp, giúp thiết bị hoạt động ổn định và an toàn hơn.
Tụ điện dùng để làm gì? Những ứng dụng phổ biến
Tụ điện là linh kiện không thể thiếu trong nhiều mạch điện và mạch điện tử nhờ khả năng tích trữ, phóng điện và xử lý tín hiệu linh hoạt. Trong thực tế, tụ điện dùng để làm gì phụ thuộc vào từng loại mạch và mục đích sử dụng, tuy nhiên các ứng dụng phổ biến có thể tóm lược như sau:
- Lưu trữ năng lượng tạm thời: Tụ điện tích trữ điện năng trong thời gian ngắn và cung cấp lại cho mạch khi nguồn điện không ổn định, giúp hạn chế hiện tượng sụt áp và gián đoạn hoạt động của thiết bị.
- Lọc nhiễu và ổn định điện áp: Trong các bộ nguồn, tụ điện có nhiệm vụ làm phẳng điện áp, giảm nhiễu và loại bỏ các thành phần sóng không mong muốn khi chuyển đổi từ AC sang DC.
- Khởi động động cơ điện: Tụ điện hỗ trợ tạo dòng khởi động lớn trong thời gian ngắn, giúp động cơ khởi động nhanh, êm và đúng hướng.
- Xử lý và truyền tín hiệu: Tụ điện cho phép tín hiệu xoay chiều đi qua nhưng chặn dòng điện một chiều, rất quan trọng trong mạch khuếch đại và mạch điều khiển.
- Ứng dụng thực tiễn: Tụ điện được sử dụng rộng rãi trong thiết bị gia dụng, hệ thống âm thanh, thiết bị y tế, mạch điều khiển và công nghiệp.
Nhờ các ứng dụng trên, có thể thấy rõ vai trò và tác dụng của tụ điện trong việc đảm bảo mạch điện hoạt động ổn định và hiệu quả.

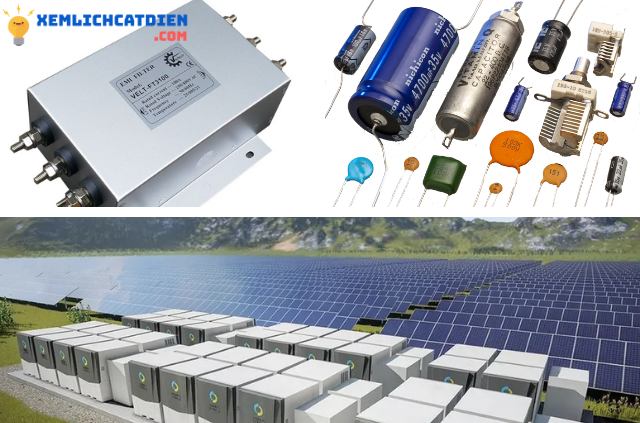

Tụ điện đóng vai trò quan trọng trong mạch điện
Phân loại các tụ điện thường dùng
Việc phân loại tụ điện giúp người dùng dễ dàng lựa chọn đúng linh kiện phù hợp với từng mục đích kỹ thuật, đảm bảo mạch điện hoạt động an toàn và hiệu quả. Trong thực tế, các loại tụ điện thường dùng được chia dựa trên đặc điểm điện cực và cấu tạo vật liệu.
– Phân loại theo đặc điểm điện cực:
- Tụ điện phân cực: Tiêu biểu là tụ hóa và tụ tantalum, có cực âm (–) và dương (+) rõ ràng. Loại tụ điện này chủ yếu sử dụng trong mạch DC. Việc đấu sai cực có thể gây rò điện, giảm tuổi thọ hoặc thậm chí cháy nổ.
- Tụ điện không phân cực: Không phân biệt cực tính, có thể lắp theo bất kỳ chiều nào. Chúng thường xuất hiện trong mạch AC, mạch tín hiệu và mạch lọc nhiễu.
– Phân loại theo cấu tạo và chất liệu:
- Tụ gốm đa lớp: Có kích thước nhỏ gọn, làm việc tốt ở tần số cao và điện áp lớn, phổ biến trong mạch điện tử hiện đại.
- Tụ mica và tụ bạc: Độ ổn định nhiệt cao, sai số thấp, thích hợp cho các mạch yêu cầu độ chính xác.
- Tụ hóa: Có điện dung lớn, thường dùng trong mạch nguồn, lọc và tích trữ năng lượng.
- Tụ vi chỉnh và tụ xoay: Cho phép thay đổi điện dung linh hoạt, thường dùng trong radio và mạch điều chỉnh tần số.
Nhờ hiểu rõ tụ điện và cách phân loại, người dùng sẽ lựa chọn linh kiện chính xác hơn cho từng ứng dụng cụ thể.
Một số loại tụ điện phổ biến
Thông số kỹ thuật quan trọng của tụ điện
Điện dung (Capacitance – F): Thể hiện khả năng tích trữ điện năng của tụ điện. Giá trị càng lớn thì lượng điện tích lưu trữ càng nhiều. Thực tế thường dùng µF, nF hoặc pF.
Điện áp định mức (Rated Voltage): Mức điện áp tối đa tụ điện có thể chịu được khi hoạt động ổn định. Vượt quá giá trị này có thể làm tụ hỏng hoặc nổ.
Dung sai (Tolerance): Cho biết sai số giữa điện dung thực tế và giá trị ghi trên tụ. Dung sai càng nhỏ thì độ chính xác càng cao.
Nhiệt độ làm việc: Khoảng nhiệt độ tụ điện có thể hoạt động an toàn. Thông số này ảnh hưởng trực tiếp đến tuổi thọ tụ.
Hệ số tổn hao (Dissipation Factor – DF): Phản ánh mức tiêu hao năng lượng trong quá trình hoạt động; DF thấp giúp mạch hoạt động hiệu quả hơn.
Tuổi thọ (Lifetime): Thời gian tụ điện duy trì được đặc tính kỹ thuật trong điều kiện tiêu chuẩn, đặc biệt quan trọng với tụ hóa.
Lưu ý an toàn khi sử dụng và thay thế tụ điện
Trong quá trình sử dụng và thay thế tụ điện, việc tuân thủ các nguyên tắc an toàn là yếu tố bắt buộc nhằm tránh rủi ro cho người dùng và đảm bảo mạch điện vận hành ổn định lâu dài. Một số lưu ý quan trọng cần được chú ý như sau:
- Lắp đúng cực tính đối với tụ phân cực: Các loại tụ hóa và tụ tantalum có ký hiệu cực âm (–) và dương (+) rõ ràng. Nếu đấu sai cực trong mạch điện một chiều, tụ điện có thể bị phồng, rò rỉ dung dịch điện môi hoặc phát nổ.
- Không để điện áp làm việc vượt quá điện áp định mức: Điện áp ghi trên thân tụ là giá trị tối đa mà tụ có thể chịu được. Khi sử dụng tụ trong môi trường có điện áp cao hơn mức cho phép, lớp điện môi sẽ bị phá hủy nhanh chóng, làm tụ giảm tuổi thọ hoặc hư hỏng ngay lập tức.
- Xả điện tích còn lại trước khi tháo lắp: Ngay cả khi đã ngắt nguồn, tụ điện vẫn có thể tích trữ điện năng. Việc xả tụ đúng cách giúp tránh nguy cơ điện giật và tia lửa điện.
- Hạn chế nạp – xả đột ngột: Dòng điện tăng vọt khi điện áp thay đổi lớn có thể gây sốc điện cho tụ, dẫn đến hỏng hóc sớm.
- Mắc tụ đúng nguyên tắc kỹ thuật: Khi mắc song song, các tụ phải cùng điện áp định mức; khi mắc nối tiếp, cần tính toán phân bố điện áp hợp lý để đảm bảo an toàn.
Tuân thủ các lưu ý trên giúp tụ điện hoạt động bền bỉ, an toàn và nâng cao độ tin cậy của toàn bộ mạch điện.
Những thông tin đã chia sẻ giúp người đọc hiểu đúng tụ điện là gì trong bối cảnh thực tế sử dụng. Đây là nền tảng quan trọng trước khi phân biệt các loại tụ điện và cách lựa chọn phù hợp. Nếu thấy hữu ích, bạn có thể chia sẻ bài viết để người khác cùng tham khảo. Đừng quên theo dõi Xem Lịch Cắt Điện để đọc được thêm những bài viết tương tụ cũng như cập nhật lịch cắt điện mới nhất trên toàn quốc nhé!
